Application Load Balancer(ALB) 생성하기

---

Load Balancer란?

• 수신 트래픽을 다수의 서버로 분산시키는 서비스
• 등록된 멤버 서버로 수신 트래픽을 분산시켜 가용성을 높이고 시스템 가동률을 조절하는 역할을 수행
• 다양한 서버 부하 분산 방식
  • Round Robin(순환 순서)
  • Least Connection(최소 연결)
  • Source IP Hash(IP 해시)
• NCP의 Load Balancer는 SaaS 제품이라 직접 접근이 불가능 하다!

---

종류

• Application Load Balancer
  • 계층: L7
  • HTTP, HTTPS를 사용하는 웹 애플리케이션에 보다 유연한 구성이 가능
• Network Load Balancer
  • 계층: L4
• Network Proxy Load Balancer
  • 계층: L4

---

구성도

---

Server 생성

기존의 my-public-server 로의 트래픽을 분산하기 위해 서버를 추가 생성한다

• 이름: my-public-server-2
• Subnet: Public Subnet
• 공인 IP 할당 X
• ACG: my-public-server-acg 선택

---

서버 생성 확인

---

ACG 설정

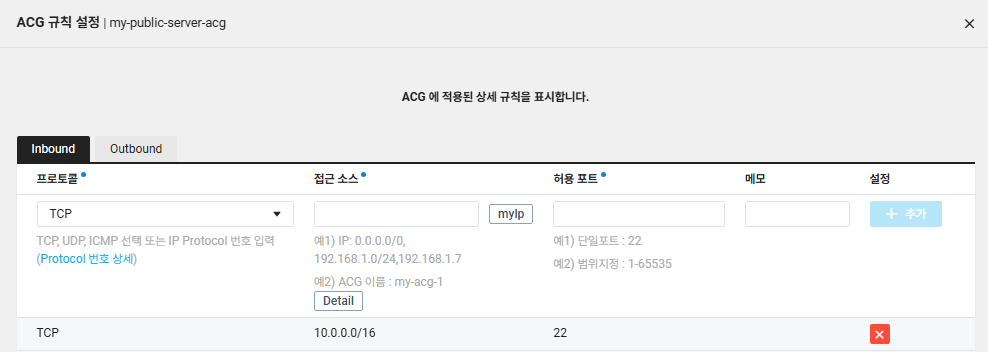

my-public-server-acg의 InBound Rule을 설정한다

• 프로토콜: TCP
• 접근 소스: 10.0.0.0/16
• 허용 포트: 22

즉 VPC 대역에 대한 인바운드를 허용하는 것
→ 두개의 public server는 my-public-server-acg 를 적용하기 때문에 두 서버간의 통신(SSH)을 위함

---

NGINX 설치

apt update
apt install apache2 -y
systemctl status apache2

echo "Hi my-public-server-1" > /var/www/html/index.html
curl localhost

• my-public-server, my-public-server-2 에 각각 apache 설치
• 기본 페이지 수정
• curl 명령어로 응답 확인

---

ssh [my-public-server-2의 사설 IP] 로 위에서 생성한 서버 접근

---

apt update
apt install apache2 -y
systemctl status apache2

echo "Hi my-public-server-2" > /var/www/html/index.html
curl localhost

2번째 서버도 동일하게 적용

---

Subnet 생성 - LB 전용

LB를 위한 전용 Subnet이 필요하다

• Network ACL: default
• Internet Gateway 전용 여부: Y
• 용도: LoadBalancer

---

Target Group 생성

Load Balancer - Target Group 생성

---

Target 유형: VPC Server

VPC: my-vpc

프로토콜: HTTP

포트: 80 - Target이 서비스 중인 포트 번호

---

Target이 정상적으로 작동하는지 검사하기 위해 Health Check 설정

• 프로토콜: HTTP
• 포트: 80
• URL Path: /
• HTTP Method: HEAD
  • HEAD: 헤더만 요청하는 메서드
  • GET: 헤더 + 본문을 요청하는 메서드
• Health Check 주기: 5
  • 너무 짧으면 부하 발생
  • 테스트 용도이기 때문에 5초
• 정상 임계값: 2
  • 비정상 상태의 Target이 다시 서비스에 투입되기 위해 성공해야 하는 상태 확인 횟수
• 실패 임계값: 2
  • 정상 상태의 Target이 실패하면 비정상 상태로 전환되어 부하 분산 Target에서 제외되는 횟수

---

로드 밸런싱 할 타겟 서버 두개를 선택하여 Target을 적용한다

• my-public-server, my-public-server-2

---

Target Group 생성 확인

---

ALB 생성

Load Balancer - 로드밸런서 생성 - 애플리케이션 로드 밸런서 생성

---

• 네트워크: Public
  • 외부의 요청을 받기 위해서 Public
• 부하 처리 성능: Small
  • 각 성능은 초당30,000/60,000/90,000/120,000 개의 분산 처리를 보장.
• VPC: my-vpc
• 서브넷 선택: 위에서 생성한 LB 전용 서브넷
• 공인 IP: 신청

---

로드밸런서의 리스너 설정

• HTTP, 80 추가

---

위에서 생성한 Target Group 선택

---

생성된 Load Balancer 확인

---

Target 상태 확인

Load Balancer - Target Group - Target 상태 확인

---

Target Status 가 DOWN 으로 정상이 아니다.

ACG를 열어주지 않았기 때문에 LB → Server로의 통신 X

---

Target Server 에 적용되어 있는 ACG, 즉 my-public-server-acg 에서 InBound Rule을 추가해주어야 한다

• 프로토콜: TCP
• 접근 소스: 10.0.0.0/16
• 허용 포트: 80

---

Target Status: UP 확인

바로 반영이 되지 않기 때문에 관련 작업을 할 경우 1분 이상 기다려야 한다

---

Load Balancer 작동 확인

브라우저에 Load Balancer의 접속 정보 URL 입력

새로고침을 계속 눌러보자! 두개의 Server로 로드밸런싱이 되는 것을 볼 수 있다.

---

모니터링

Load Balancer - Load Balancer 선택 - 모니터링

---

로드밸런서를 모니터링 할 수 있다.
